什麼是 BLT？為什麼 80µm 在 EV 電池設計中至關重要
BLT（Bondline Thickness，接合線厚度）是熱界面材料選型中最容易被忽略的參數。工程師仔細規格 TC，卻很少明確指定 BLT——直到出了問題才後悔。以下說明 BLT 的定義、決定因素，以及為何它在電池模組設計中特別關鍵。
設計原則
BLT 應該像間隙一樣被明確規格。在薄接合線應用中，精確控制 BLT 比升級到更高 TC 等級更有效——而且更容易在製程中實現。
BLT 的精確定義
BLT 是熱界面材料在完成組裝後的實際壓縮厚度。它不等於以下任何一個常見的混淆概念。
不等於塗布厚度
點膠後的塗布厚度比 BLT 高——液態材料在組裝閉合時會被壓縮，最終厚度取決於組裝條件
不等於標稱間隙
機構圖面上的標稱間隙未考慮公差疊加——實際兩配合面間的間隙分布比標稱值有顯著變異
不等於規格書最小 BLT
那是材料的物理極限，不是你的組裝條件——你的實際 BLT 由三個因素共同決定
BLT 的三個決定因素
實際間隙（含公差）
兩個配合面之間的實際間隙，包含所有機構公差疊加、表面平坦度變異，以及元件高度差
組裝鎖附力下的壓縮量
材料在實際組裝鎖附力或夾持力下的壓縮行為——依材料流變特性和接觸面積而異
材料最小 BLT 下限
低於此值只會造成側向溢膠，無法繼續壓薄。TIA241GF 在 10–50 psi 下可達 BLT ≈ 80µm，規格最小 BLT 下限為 120µm
為何 BLT 比 TC 更影響熱阻
熱阻公式對 BLT 是線性關係——這個數學事實說明了為什麼控制 BLT 和提升 TC 具有等量的效果。
熱阻公式：TR (mm²K/W) = BLT (µm) ÷ [TC (W/mK) × 1000]
同材料、BLT 差 6 倍
TIA241GF（TC 4.1 W/mK）：
BLT 80µm → TR = 20 mm²K/W
BLT 500µm → TR = 122 mm²K/W
BLT 差 6 倍，熱阻差 6 倍
TC 和 BLT 同等有效
將 TC 加倍，熱阻減半。將 BLT 減半，熱阻也減半。在薄接合線應用中，控制 BLT 與提升 TC 同樣有效——而且通常更容易達成
EV 電池模組中 BLT 控制為何特別困難
電池模組設計有三個讓 BLT 控制格外重要的特性——而且都指向液態填充膠優於矽膠墊的方向。
電芯表面平坦度變異
鋰離子軟包電芯和方型電芯的表面並不完全平坦，電芯面的翹曲通常在 50–200µm 之間。

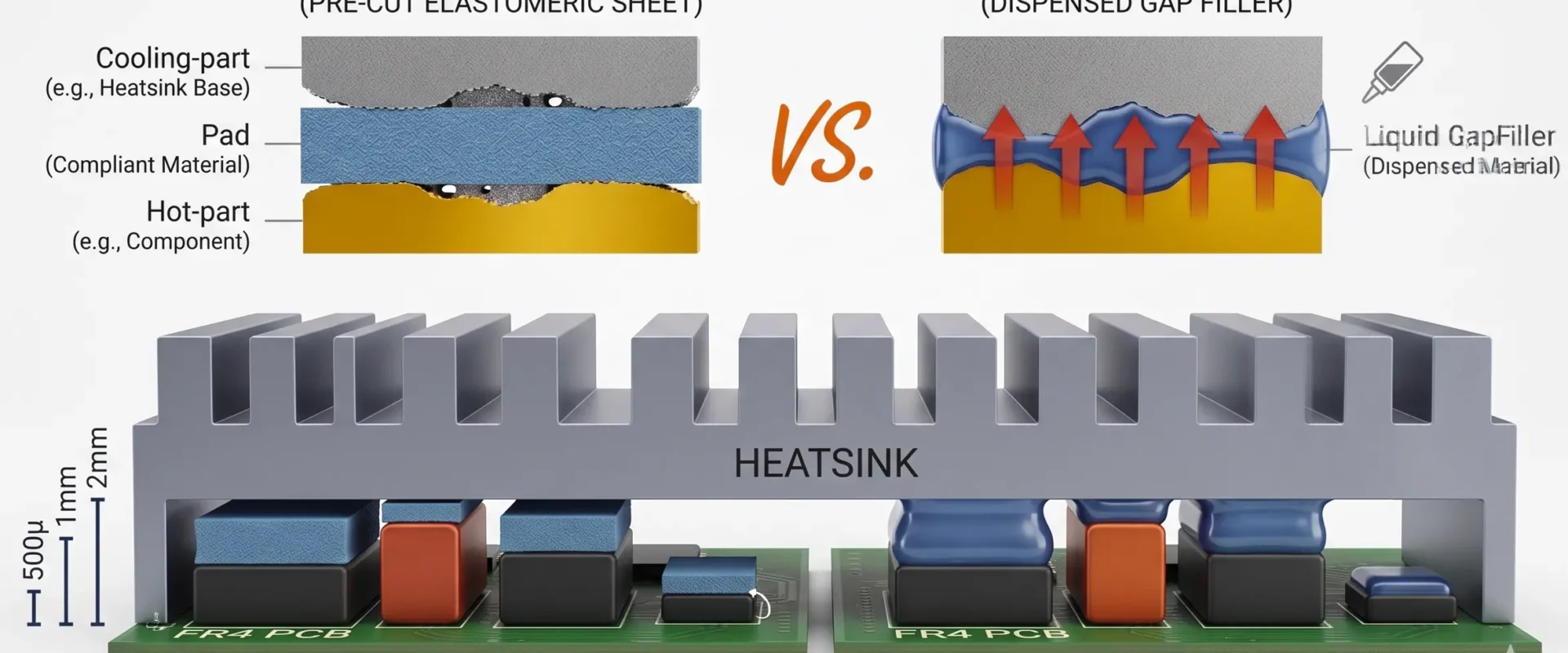

剛性的矽膠墊只能接觸突起處，在凹陷處留下空氣間隙（空氣 TC = 0.026 W/mK）。液態填充膠會自然流平，與電芯實際表面完全貼合，消除所有局部接觸熱阻。
電芯在使用壽命中的膨脹
鋰離子電芯在充放電循環中會體積膨脹，長期使用後厚度可能增加 2–5%。
矽膠墊指定在初始間隙尺寸下使用，無法適應這種尺寸變化——可能導致脫層或過大壓縮應力。固化後的矽膠彈性體填充膠透過彈性形變適應電芯膨脹，不會失去接觸。
模組間間隙差異
大型電池包含數十個模組，製造公差疊加後每個模組的間隙都不相同。
液態填充膠能適應各自的間隙，不需要為每種間隙尺寸準備不同厚度的墊片 SKU。矽膠墊需要針對每個不同間隙厚度各備一種 SKU，庫存管理複雜度倍增。
80µm 對電芯結溫的具體影響
在 100cm² 電芯面、散熱 10W 的條件下，BLT 選擇對溫升的影響如下：
| BLT | TC (W/mK) | TR (mm²K/W) | ΔT（10W / 100cm²） |
|---|---|---|---|
| 80 µm（TIA241GF）最低 TR | 4.1 | 20 | 0.02°C |
| 500 µm（矽膠墊） | 6.0 | 83 | 0.08°C |
| 1000 µm（矽膠墊） | 6.0 | 167 | 0.17°C |
| 2000 µm（矽膠墊） | 4.0 | 500 | 0.50°C |
在需要將整包電芯溫差控制在 3–5°C 以內的高密度電池包中，每省下 0.1°C 的 TIM 熱阻都是寶貴的設計餘裕。TIA241GF 在 80µm BLT 下幾乎不消耗熱預算——讓系統設計師有更多餘裕處理其他熱阻來源。
如何在設計規格中明確定義 BLT
BLT 不是材料規格，而是系統規格。你的設計文件必須明確定義四個 BLT 參數。
目標 BLT
由熱模型需求決定——在此 BLT 下你的選定 TC 等級能達到要求的熱阻，這是你的名義設計點
最大 BLT
設定最低 TC/等級要求——在最壞情況（最大間隙）下仍需滿足熱阻規格
最小 BLT
必須高於材料的最小 BLT 下限，避免溢膠或空洞。TIA241GF 規格最小 BLT 為 120µm
BLT 公差
由組裝公差疊加分析決定（表面平坦度 + 鎖附力變異 + 電芯尺寸公差）——這是你實際生產的分布寬度
硬體驗證優先於模型推算。 TDS 的 TR vs. BLT 曲線給你材料行為；你的組裝公差分析給你實際會生產的 BLT 分布。請在量產前用實際硬體量測 BLT——無法透過目視檢查或只量測間隙可靠推算。
常見問題解答
兩者影響完全相等：TR = BLT ÷ TC × 1000。TC 加倍，TR 減半；BLT 減半，TR 也減半。在薄接合線（<500µm）應用中，透過選擇液態填充膠降低 BLT 往往比升級 TC 等級更可行，且成本效益更高。
TIA241GF 在 10 psi 以上組裝壓力下即可達到 BLT ≈ 80µm，Laser Flash 量測熱阻為 30 mm²K/W（含接觸熱阻）。規格最小 BLT 下限為 120µm——低於此值材料不會繼續變薄，而會側向溢出。
無法可靠達到。矽膠墊最小實用厚度受裁切和取放的物理限制，標準品通常 0.5mm 起；特殊薄墊最薄到 0.25mm 且製作困難。即使能達到薄厚度，剛性矽膠墊在薄間隙下對元件施加的壓縮應力也會顯著增大。
鋰離子電芯長期使用後厚度可能增加 2–5%。矽膠墊無法彈性適應，可能導致脫層或過大壓縮應力。固化矽膠彈性體填充膠透過彈性形變適應膨脹，不失去接觸，也不對電芯殼體施加過大的反彈力。
EN Summary
BLT (Bondline Thickness) is the actual compressed thickness in an assembled joint — not the dispensed thickness or nominal gap. TIA241GF achieves BLT = 80µm at 10 psi, giving TR = 20 mm²K/W. For EV battery modules, controlling BLT precisely is more impactful than upgrading TC grade.
