導熱矽膠為什麼會出油？什麼時候才需要擔心
出油（oil separation，俗稱析油或油分離）是液態矽膠填充膠被提及最多的疑慮之一，也是最常被誤解的現象之一。以下是實際的材料科學，以及實務判斷框架。
最重要的澄清
出油是物理現象，不是化學劣化。材料沒有失效，固化機制完整。是否構成問題，完全取決於你的製程是否有適當的應對措施。
出油實際上是什麼——材料科學說明
矽膠填充膠是複合材料：矽膠聚合物基體（密度較低）填充了導熱陶瓷顆粒（密度較高）。兩者的密度差是出油的根本驅動力。

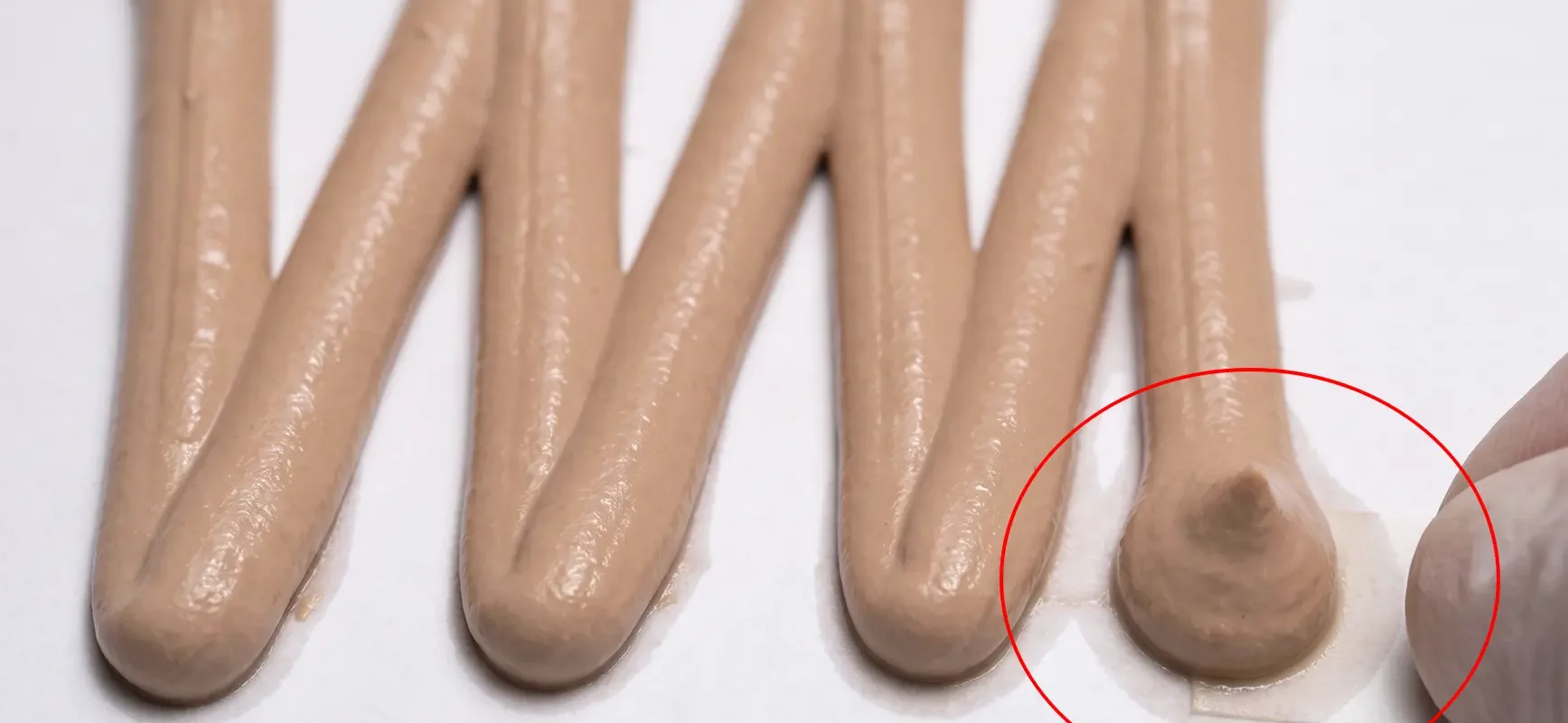

出油發生在密度差驅使矽膠載體向材料表面遷移，而較重的填料顆粒下沉時。外觀上是材料表面出現一層清澈或略帶乳白色的矽油——最常見於點膠筒筒口，或長時間靜置的材料表面。
出油速率的四個影響因素
載體流體黏度
黏度越低，顆粒沉降阻力越小。需要高填充量以達到高 TC 的等級，常使用低黏度載體以維持點膠性——使其比低 TC 等級更容易出油
顆粒尺寸與密度
更細的顆粒沉降更慢（Stokes 定律）。顆粒相對載體的密度決定分離的驅動力——填充量更高的高 TC 等級更易出油
儲存姿態與搖晃
直立儲存的點膠筒在垂直方向上沉降。水平儲存或定期翻轉能透過交替重力梯度方向來減緩分離
溫度
較高溫度降低載體黏度，輕微加速分離。存放在溫暖倉庫或靠近設備旁的材料需要注意
出油是真正問題 vs. 製程麻煩
五個步驟：最小化出油影響
水平儲存或定期翻轉
依 TDS 說明的儲存姿態儲存點膠筒。大多數供應商有明確規定——遵守，而非依據倉庫習慣
先進先出（FIFO）庫存輪換
存放最久的點膠筒分離最多。使用最老庫存，保持庫存週轉一致性
使用前清掃（Purge）
點膠前排出並丟棄前 2–5g 的材料（依點膠筒尺寸），清除筒口可能積累的分離油
檢查清掃材料
清掃出的材料應外觀一致（顏色和質感均勻）。若看起來有分層，繼續清掃直到輸出均勻
嚴重分離：不要無設備處理
沒有真空脫泡設備不要嘗試再混合——攪拌會帶入空氣，把分離問題換成空洞問題。直接更換點膠筒
選擇低出油傾向等級——判斷框架
出廠時已完成交聯，不存在可遷移的未固化載體。無傳統意義的出油。若出油是嚴格製程限制（不允許清掃步驟、只能直立儲存、生產間距長），從一開始就選擇預固化等級。
觸變性較高的配方顯示更慢的沉降速率，因為內部結構能阻礙載體和填料的流動。但需要更高的點膠壓力，在低流速下可能更難操作——需在出油控制和點膠性之間取捨。
需搭配清掃規程
點膠壓力較高
兩個問題的判斷框架
EN Summary
Oil separation in silicone gap fillers is a physical phenomenon, not chemical degradation. It’s manageable with correct storage orientation, FIFO rotation, and a purge step before production. Pre-cured 1-part grades (TIA141GF, TIA165GF) eliminate oil separation entirely — specify them when process constraints prevent purging.
