EV 電池模組熱界面材料選型：填充膠 vs. 相變材料 vs. 矽膠墊

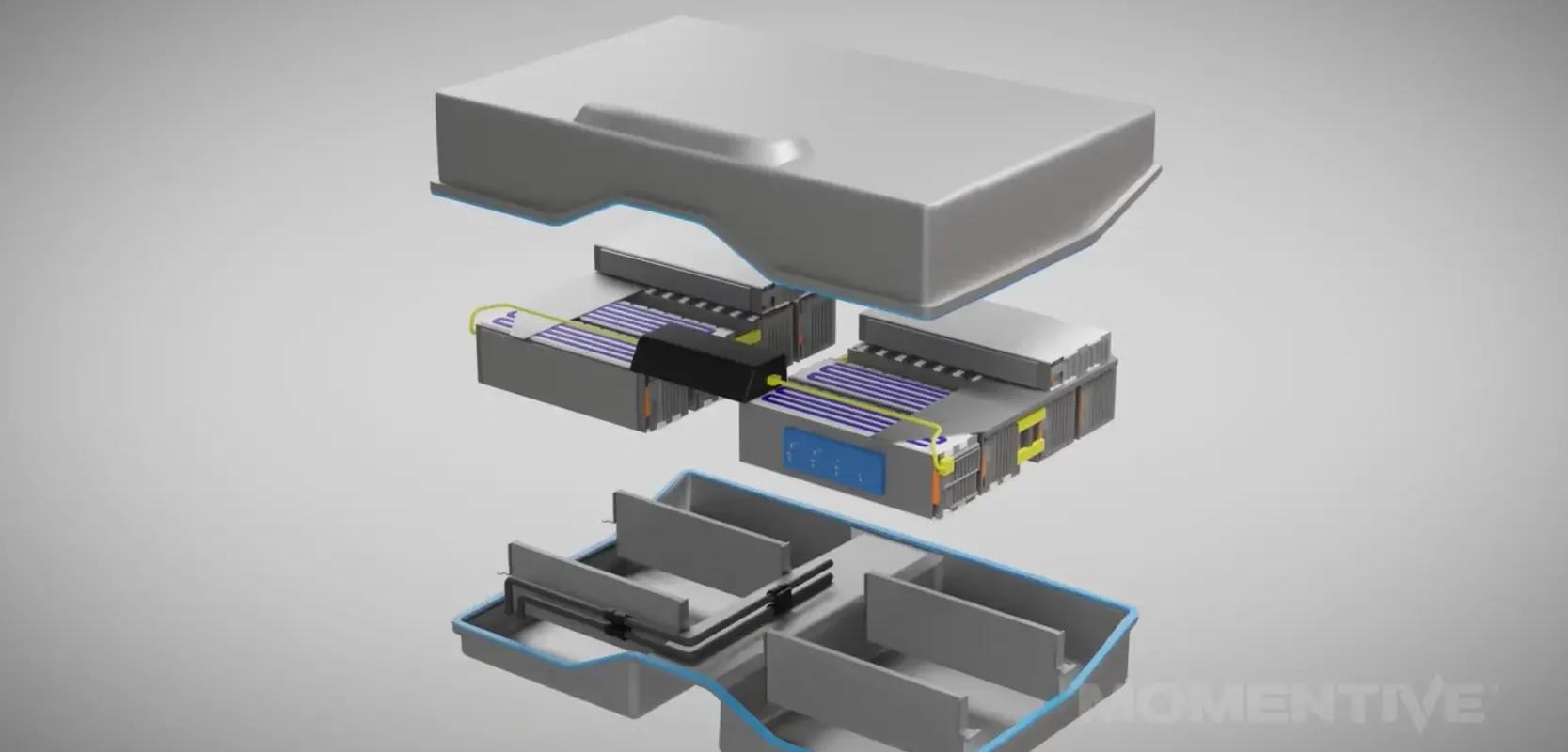

電池模組的 TIM 選型不只是熱性能決策——它影響製程自動化、電芯壽命、模組可維修性。以下是三種主流解決方案的工程師對工程師比較。
設計重點
在下一代高密度電池包中，液態填充膠已成為電芯界面的預設選擇——不是因為性能旗號好看，而是因為 BLT 和自動化的物理限制使其他選項在薄間隙、高良率要求下難以競爭。
TIM 對電池模組的四個一線影響
電芯溫度均勻性
直接影響電芯壽命——溫差越大，邊緣電芯老化越快，需要更昂貴的 BMS 補償
電芯表面機械應力
影響循環壽命——過大壓縮力加速電芯殼體劣化，縮短電池包服務壽命
模組可拆解性
影響電池二次利用經濟性——永久黏結 TIM 使模組拆解具破壞性，摧毀電芯殘值
產線自動化能力
影響製造成本——TIM 應用方式決定可以達到的自動化程度和首次良率
矽膠墊 vs. 相變材料 vs. 液態填充膠
| 特性 | 矽膠墊 | 相變材料（PCM） | 液態填充膠 |
|---|---|---|---|
| 最小 BLT | ~500 µm | ~100 µm（液態時） | 80 µm（TIA241GF）最薄 |
| 電芯壓縮應力 | 高 ⚠️ | 低（液態時） | 接近零 最低 |
| 電芯膨脹適應 | 有限 | 中等 | 良好（彈性）最佳 |
| 自動化製程 | 取放/人工 | 人工 | 機械手臂點膠 最適合自動化 |
| 需要固化製程 | 否 | 否 | 是（70°C / 30分鐘） |
| 可返工性 | 是 | 困難 ⚠️ | 是 同樣可返工 |
| 導熱係數範圍 | 1–6 W/mK | 3–5 W/mK | 2.4–15 W/mK 最寬 |
| 長期可靠度 | 良好 | 不穩定（多次相變）⚠️ | 良好（TR 穩定） |
各選項適用情境
矽膠墊：適用條件
間隙 >1mm 且均勻、製程不能容納點膠固化步驟、界面幾何形狀簡單平坦。不適合高密度電池包或需要電芯膨脹適應的設計。
相變材料：適用條件
運作溫度下的峰值熱性能優先，且有相變循環長期穩定性認證數據。不適合冷啟動要求高的應用，以及尚無完整相變循環可靠度數據的設計。
液態填充膠：適用條件
薄接合線（BLT <500µm）、複雜三維界面幾何、電芯膨脹需要適應、需要可返工性（電池維修或二次利用），以及產線已導入或計畫導入機械手臂點膠。
為什麼 TC 不是主要決策指標
| TIA241GF（TC = 4.1 W/mK）@ 80µm BLT | TR = 30 mm²K/W |
| 6 W/mK 矽膠墊 @ 500µm BLT | TR = 83 mm²K/W |
| 要在 500µm BLT 下匹配 TIA241GF 的 TR | 需要 TC = 16.7 W/mK——目前矽膠系矽膠墊無法達到 |
EN Summary
For EV battery modules, liquid gap filler outperforms gap pads on TR (30 vs. 83 mm²K/W at respective BLTs), cell stress (near-zero vs. 50–200 kPa), swelling accommodation, and automation compatibility. The TC advantage of gap pads disappears when BLT difference is considered.
