數據與性能佐證 · P3-1/5

TIA241GF 的 4.1 W/mK 對你的散熱器設計意味著什麼

規格書上的 TC 數字容易比較。難的是把它換算成你的設計中的實際結溫。本文做這個換算——附上計算過程。

設計原則

用 TC（W/mK）篩選候選材料，用實際 BLT 下的 TR（mm²K/W）設計。Hot Disk TC 是材料物性；Laser Flash TR @ BLT 是系統性能。兩者不能混用。

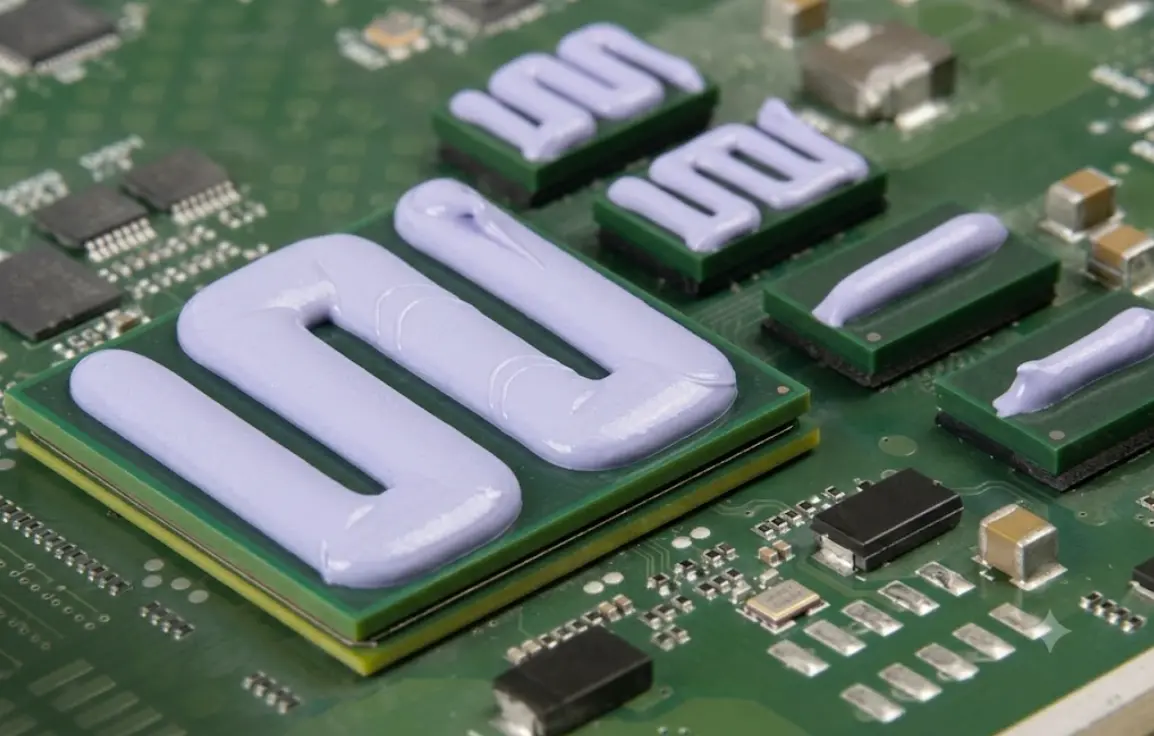

在場景中理解這個數字

從材料物性到系統性能——兩步驟換算

TIA241GF @ 80µm BLT（10–50 psi 組裝壓力）

塊材計算（不含接觸熱阻）

TR = 80 ÷ (4.1 × 1000) × 10⁶ = 19.5 mm²K/W
這個值低估了實際熱阻——不包含界面接觸熱阻

Laser Flash 量測值（設計應使用此值）

TR = 30 mm²K/W（含界面接觸熱阻）
比塊材計算高 54%——接觸熱阻是真實存在的

三種應用場景實際計算

三種應用場景：4.1 W/mK 夠不夠用？

應用場景 面積 / 功率 / BLT TR ΔT TIM
EV 電池模組（電芯面） 100 cm² / 10W / 80 µm 30 mm²K/W 0.03°C — 幾乎不消耗熱預算 熱預算中性
5G 基站 PCB 對機殼 30 cm² / 25W / 300 µm 73 mm²K/W 0.61°C — 合理，但 TC 升級可改善
功率模組 IGBT 對散熱器 4 cm² / 100W / 150 µm 37 mm²K/W 9.2°C — 升級至 TIA2101GF 節省 5.5°C

在高功率密度的功率模組應用（25 W/cm²），TC 從 4.1 升級到 10.1 W/mK（TIA2101GF）可節省 5.5°C 結溫。在 EV 電池模組的低功率密度應用中，TIA241GF 幾乎不消耗熱預算——升級 TC 等級幾乎沒有回報。TC 升級的價值取決於功率密度（W/cm²），不是 TC 本身。

EN Summary

TIA241GF at 4.1 W/mK delivers TR = 30 mm²K/W at 80µm BLT (Laser Flash measured). For EV battery cells at 10W/100cm², TIM temperature rise is only 0.03°C. For power modules at 100W/4cm², upgrading to TIA2101GF (10.1 W/mK) saves 5.5°C junction temperature.
